CNC İŞLEME MERKEZİ VE TORNALAR

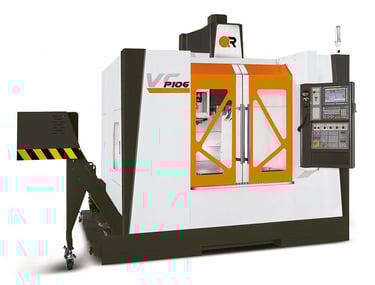

Victor PL 106 Dikey İşleme Merkezi

• Hareketler: X ekseni 1060 mm, Y ekseni 600 mm, Z ekseni 560 mm.

• Mesafeler: İşmili kolon mesafesi 627 mm, işmili alnı ile tabla arası mesafe 150~710 mm.


• Tabla: 1120x520 mm ölçüsünde, 5x18x100 T slot ölçüsü ve 600 kg maksimum yük kapasitesi.


• İşmili: BBT-40 konik, 18.5 kW motor gücü ve 12.000 rpm devir (Ops. 15.000).


• Hızlar: Boşta ilerleme 48/48/32 m/dk, kesme hızı 20 m/dk.


• Magazin: 30 adet (Ops. 40) kapasite, 300 mm maks. takım boyu ve 7 kg maks. takım ağırlığı.


• Kontrol Ünitesi: FANUC 0i-MF (10.4").

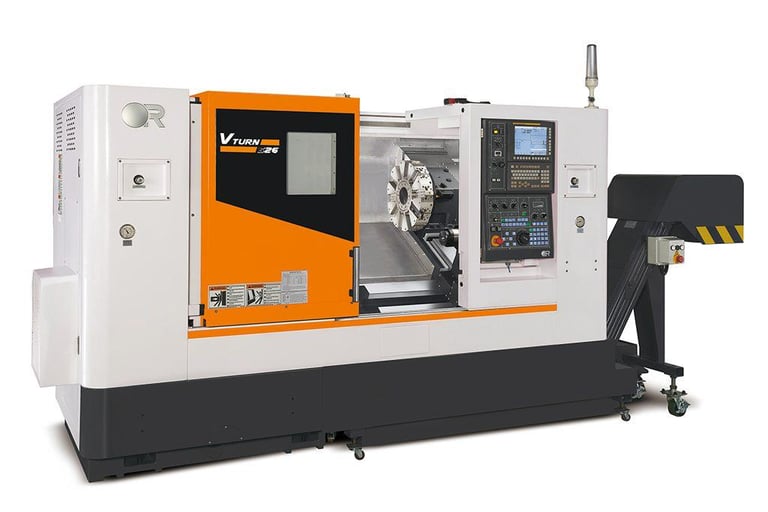

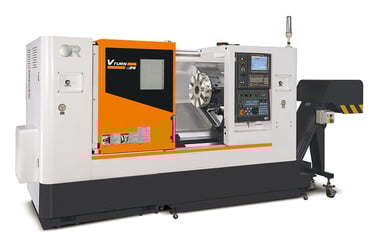

Victor 26 E CNC Torna

• Kapasite: 520 mm çevirme çapı, 380 mm maks. işleme çapı ve 650 mm merkez mesafesi.

• Eksenler: X ekseni 190+50 mm, Z ekseni 600 mm hareketi.

• İşmili: A2-8 (10") ayna normu, 2500 rpm maks. devir ve 18.5 kW motor gücü.

• Taret: 10 adet takım sayısı, 25 mm kare takım ölçüsü ve 50 mm maks. delik kateri bağlama çapı.

• Punta: 110 mm pinol çapı, 100 mm strok ve MT#4 gövde koniği.

• Genel: FANUC 0i-TF kontrol ünitesi, 5400 kg net ağırlık ve 440x170x200 cm yaklaşık ölçüler.

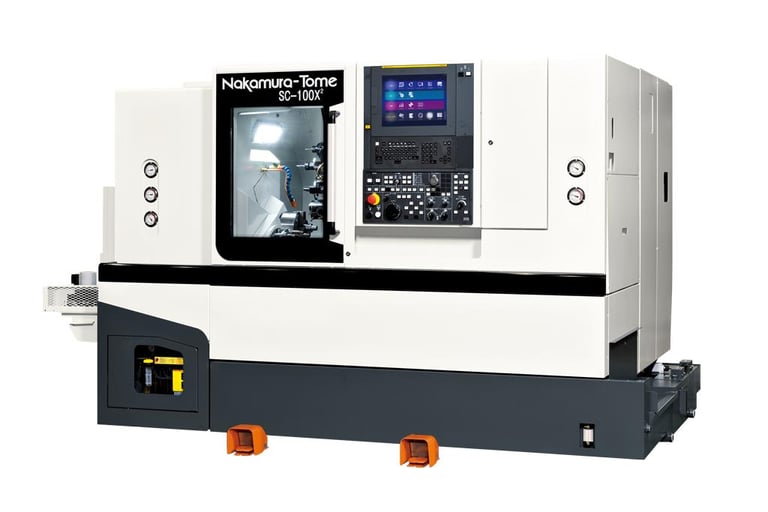

Nakamura-Tome SC-100X²

• Kapasite: 600 mm merkez mesafesi ve 242 mm işleme boyu.

• İşmili: 6000 rpm devir aralığı ve 51 mm çubuk kapasitesi (sağ işmili 42 mm).

• Taret Sistemi: Üst ve alt taret yapısı; üst tarette frezeleme (milling) özelliği.

• Parça Yakalayıcı: 15 mm ile 51 mm çap arası workpiece kapasitesi.

ÜNİVERSAL TORNALAR

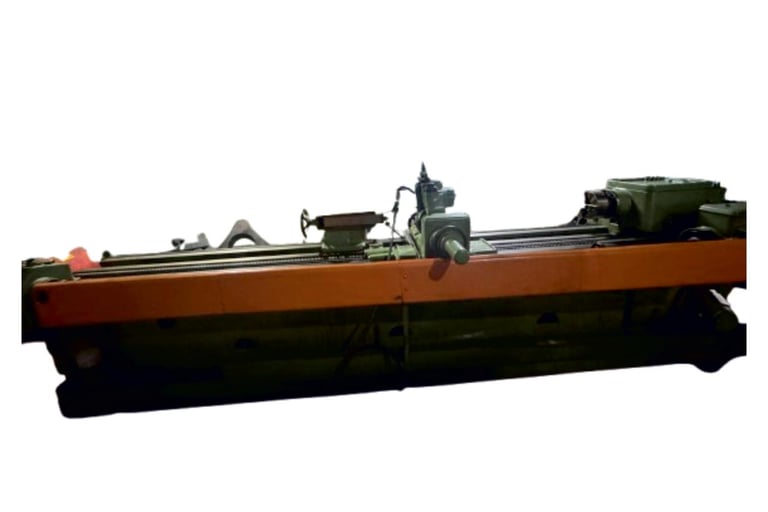

Toss SN 71 Üniversal Torna

• Merkez Yüksekliği: 355 mm ile büyük çaplı parçaların işlenmesine uygun yapı.

• Banko Genişliği: 450 mm genişliğindeki yatak yapısı ile yüksek stabilite ve rijitlik.

• İşleme Mesafesi: İhtiyaca göre 1500, 2000, 3000 ve 4000 mm puntalar arası mesafe seçenekleri.

• Hız Aralığı: 10 ile 1000 dev/dak (rpm) arasında değişen fener mili devri.

• Ağır Hizmet Kapasitesi: Büyük ölçekli sanayi parçalarının hassas tornalanması için optimize edilmiş gövde.

Toss SUI Torna

• Çevirme Çapı: Suport üzerinde 520 mm, ara parça çıkarıldığında ise 870 mm devasa çevirme kapasitesi.

• Puntalar Arası Mesafe: 4000 mm uzunluğundaki iş parçalarını işleyebilecek geniş çalışma alanı.

• Yatak ve Delik Ölçüleri: 320 mm yatak genişliği ve 92 mm fener mili delik çapı.

• Güç Kapasitesi: 15 kW (20 hp) ana motor gücü ile yüksek torklu kesim operasyonları.

• Makine Ağırlığı: 7700 kg toplam ağırlık ile titreşimsiz ve yüksek hassasiyetli çalışma performansı.

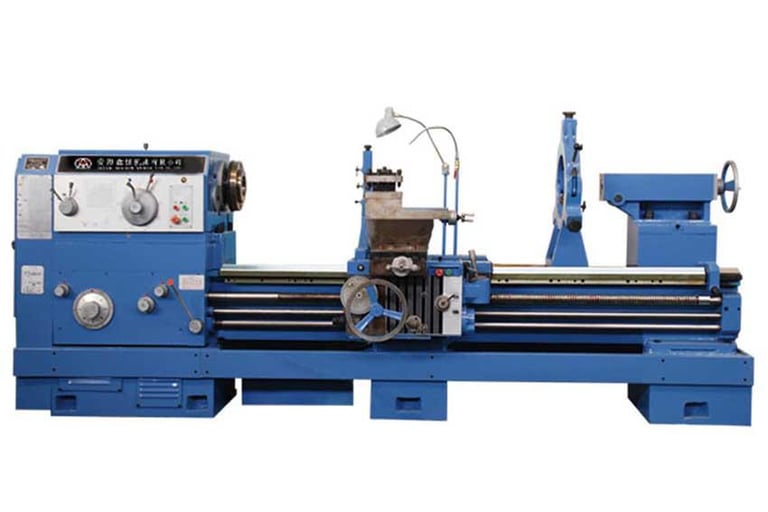

WDF 3000M SPEI Serisi

• Merkez Yüksekliği: 255 mm merkez yüksekliği ile orta ve büyük ölçekli parça işleme.

• Geniş Yatak Yapısı: 450 mm banko genişliği sayesinde ağır parçalarda yüksek hassasiyet.

• İşleme Boyu Seçenekleri: 1500, 2000 ve 3000 mm puntalar arası mesafe kapasitesi.

• Devir Kapasitesi: 10 ile 1000 dev/dak aralığında ayarlanabilir fener mili hızı.

• Tasarım Amacı: Yüksek hassasiyet gerektiren endüstriyel yedek parça üretimi ve bakım işlemleri.

WDF 2000M SPEI Serisi

• Kompakt Tasarım: 255 mm merkez yüksekliği ile hassas işleme yeteneği.

• Çalışma Alanı: 1500 ve 2000 mm puntalar arası mesafe seçenekleri.

• Yatak Ölçüsü: 350 mm banko genişliği ile stabil şasi yapısı.

• Teknik Hız: 10-1000 dev/dak fener mili devir aralığı ile farklı malzeme türlerine uyum.

• Kullanım Verimliliği: Seri üretim parçalarının finiş işlemleri ve özel parça imalatı için ideal yapı.

HASSAS YÜZEY İŞLEME

VE

TAŞLAMA HATTI

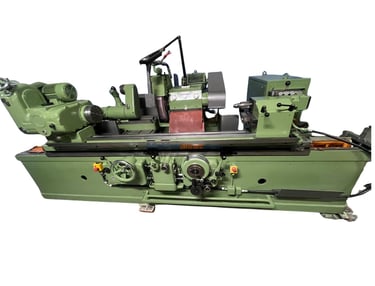

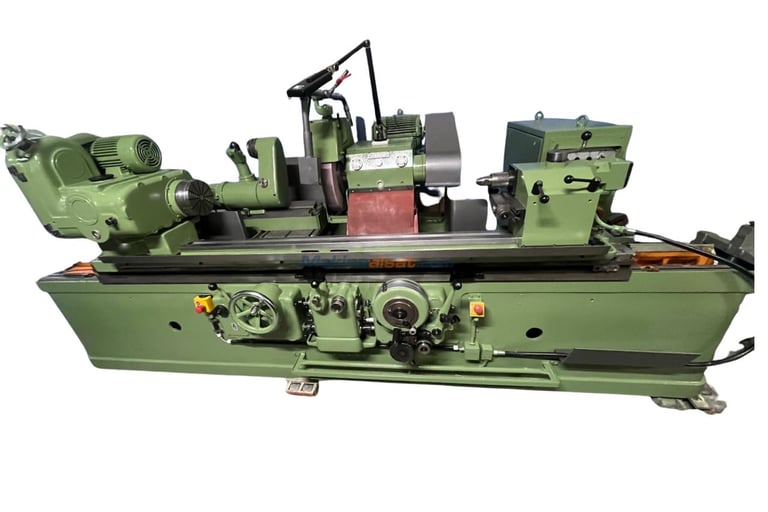

TOS SİLİNDİRİK TAŞLAMA MAKİNESİ

• İşleme Kapasitesi: 280 mm ile 630 mm arasında değişen geniş dolaşım çapı seçenekleri.

• Merkezler Arası Mesafe: 630 mm'den başlayıp 3000 mm üzerine kadar uzanan esnek taşlama boyu kapasitesi.

• Güç ve Performans: Modeline bağlı olarak 4 kW ile 18 kW arasında yüksek torklu taşlama mili motor gücü.

• Teknik Aksam: 400 mm ile 750 mm çap aralığında profesyonel taşlama taşı kullanımı.

• Hassas Kontrol: Manuel (Universal) veya yüksek hassasiyetli CNC (TOS Prague BUB 40 CNC) yönetim sistemleri.

TOS BPH 20 / BPH 320A YÜZEY TAŞLAMA (SATIH)

• Hassas Tasarım: Mikron düzeyinde talaş kaldırma kapasitesine sahip, sarsıntısız döküm gövde yapısı.

• İşleme Alanı: 1.060 mm boyuna ve 350 mm enine tabla hareketi ile geniş yüzey işleme kabiliyeti.

• Operasyonel Limitler: 1.000 mm maksimum taşlama uzunluğu ve yeni taşla 350 mm'ye kadar çalışma yüksekliği.

• Sabitleme Teknolojisi: İş parçalarını kusursuz sabitlemek için donatılmış elektromanyetik tabla sistemi.

• Hız ve Devir: 2.522 ile 3.600 dev/dak (rpm) aralığında yüksek hızlı hassas taşlama operasyonu.

DİŞLİ ÜRETİM VE AZDIRMA HATTI

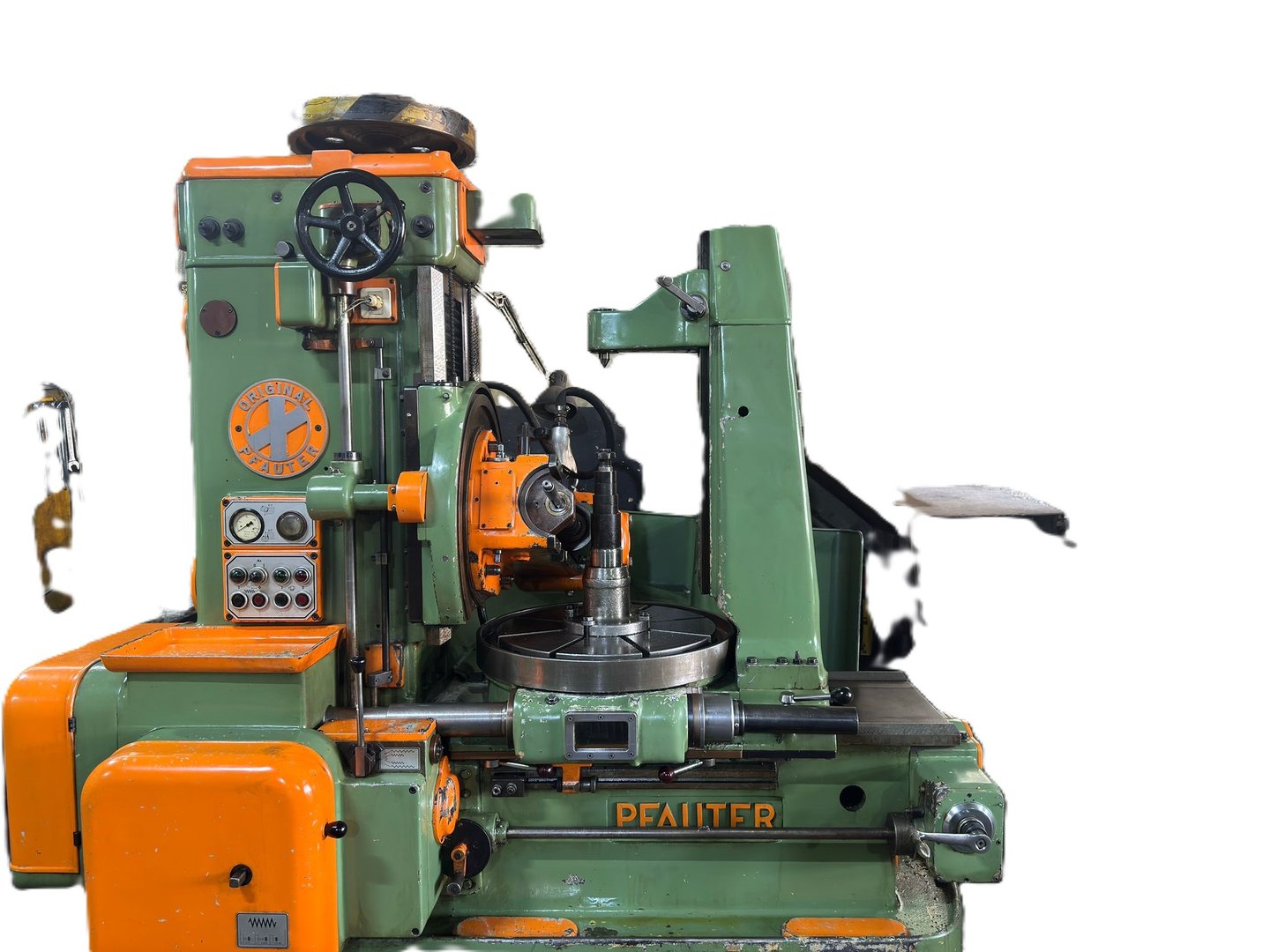

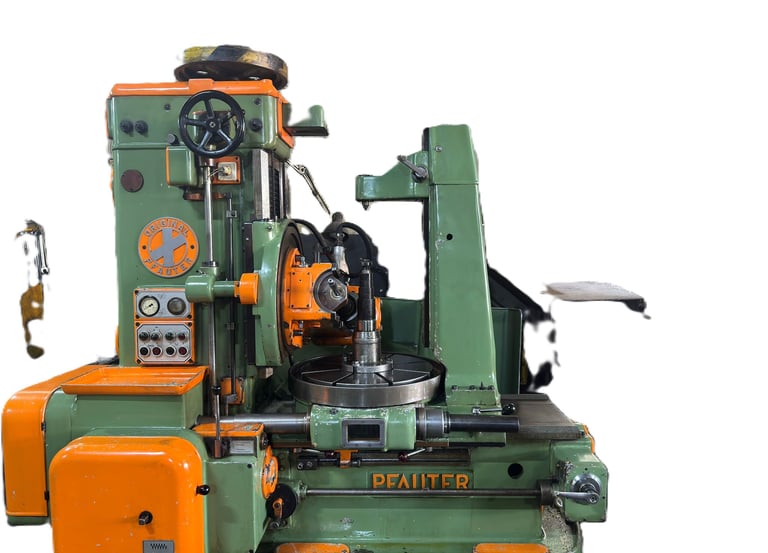

Orijinal Praufter 10 md Azdırma Makinası

• Maksimum İşleme Çapı: 10.000 mm kapasite ile çok büyük ölçekli sanayi dişlilerinin üretimi için tasarlanmıştır.

• Maksimum İşleme Boyu: 500 mm dikey işleme mesafesi sunar.

• Modül Kapasitesi: Maksimum 10 modül değerine kadar diş açma kabiliyetine sahiptir.

• Hassasiyet Değeri: 0.01 mm seviyesinde yüksek üretim hassasiyeti sağlar.

• Net Ağırlık: 4000 kg ağırlığı ile stabil ve titreşimsiz çalışma performansı sunar.

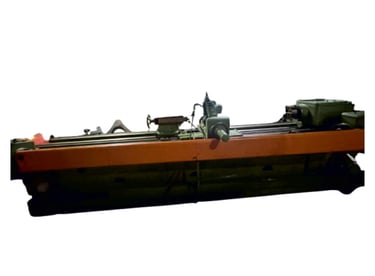

8 WMW 5 md Yatay Azdırma Makinası

• Maksimum İşleme Çapı: 200 mm çapındaki iş parçaları için optimize edilmiştir.

• Maksimum İşleme Boyu: 3000 mm dikey/yatay işleme boyu ile uzun mil ve aksların dişli işlemlerini gerçekleştirir.

• Modül Kapasitesi: Maksimum 5 modül dişli açma kapasitesi bulunur.

• Teknik Hassasiyet: 0.01 mm hassasiyet standardı ile hatasız üretim yapar.

• Net Ağırlık: 5000 kg ağırlığı ile ağır sanayi koşullarına uygun yapıdadır

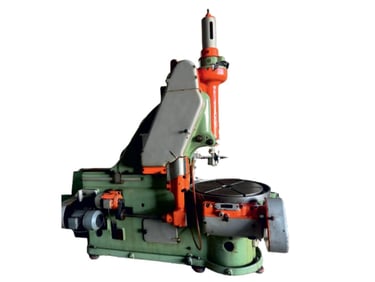

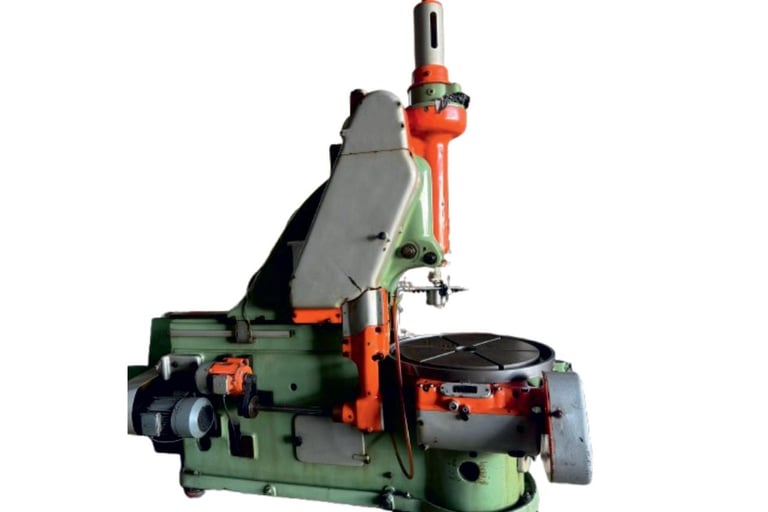

10 Reinecker 10 md Fellow Dişli Tezgahı

• Maksimum İşleme Çapı: 1000 mm dış çap kapasitesine sahiptir.

• Minimum Çap: 10 mm çapındaki küçük delik ve millerden itibaren işlem yapabilir.

• Maksimum İşleme Boyu: 350 mm strok (vuruş) mesafesi ile diş çakma işlemi gerçekleştirir.

• Modül Kapasitesi: Maksimum 10 modül kapasitesi ile iç ve dış dişli sistemlerini üretir.

• Hassasiyet ve Ağırlık: 0.01 mm üretim hassasiyeti ve 5000 kg net gövde ağırlığı ile çalışır.

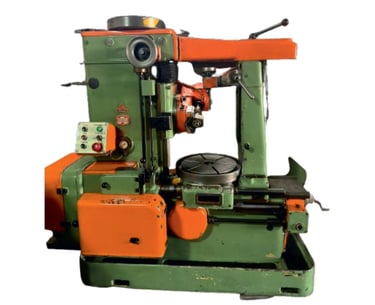

UMU 500 5 md Azdırma Makinası

• Maksimum İşleme Çapı: 500 mm çapındaki parçaların dişli profillerini işleme kapasitesine sahiptir.

• Maksimum İşleme Boyu: 256 mm işleme boyu ile hassas parça üretimi sağlar.

• Modül Kapasitesi: 5 modüle kadar her türlü dişli formunu açabilir.

• Üstün Hassasiyet: 0.001 mm (mikron seviyesinde) ölçüm hassasiyeti ile atölyenin en hassas dişli makinesidir.

• Net Ağırlık: 2000 kg kompakt ve rijit gövde yapısı bulunur.

KALİTE KONTROL, ÖZEL İŞLEME

VE

YARDIMCI EKİPMANLAR

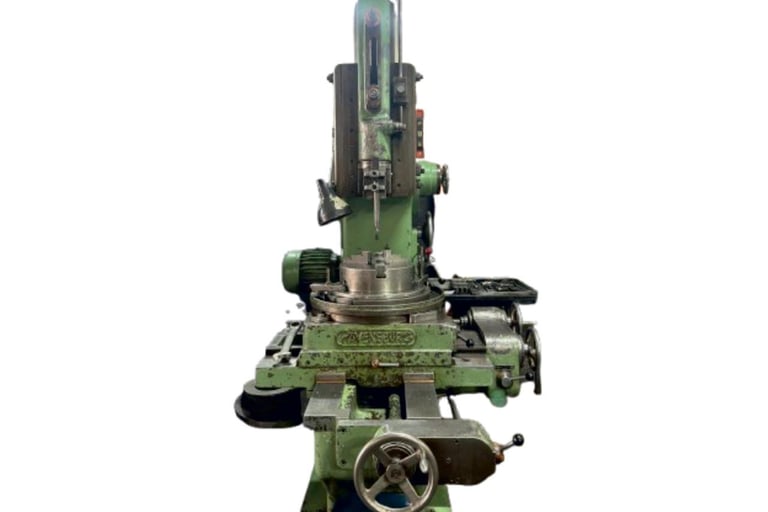

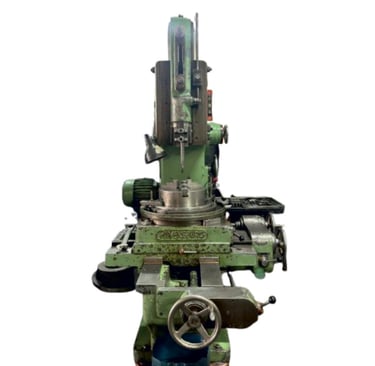

12 Ravensburg S220 Dik Planya

• Strok Kapasitesi: 220 mm strok boyu ile dikey kanal açma ve işleme yapar.

• İşleme Aralığı: Maksimum 1000 mm işleme çapı ve minimum 10 mm çap kapasitesi bulunur.

• İşleme Boyu: Maksimum 220 mm işleme boyuna sahiptir.

• Teknik Hassasiyet: 0.01 mm hassasiyet ile yüksek doğrulukta çalışır.

• Fiziksel Özellikler: 3000 kg net ağırlığa sahip rijit bir makinadır.

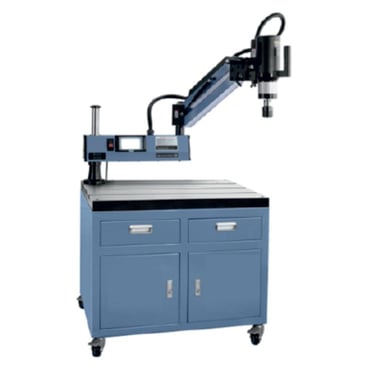

Akrobat Kılavuz Çekme Makinesi

• Kapasite: 2050 mm kol uzanma, 920 mm yükselebilme ve 3600° (360 derece sürekli) kol dönme kapasitesi sunar.

• Çalışma Basıncı ve Güç: 60-120 Bar çalışma basıncı ve 3 Kw motor gücü ile çalışır.

• Masa Yapısı: 900 mm masa yüksekliği ile ergonomik çalışma alanı sağlar.

• Ağırlık: Toplam makine ağırlığı 250 Kg'dır.

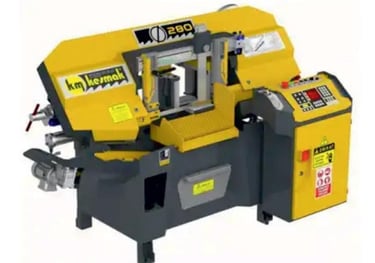

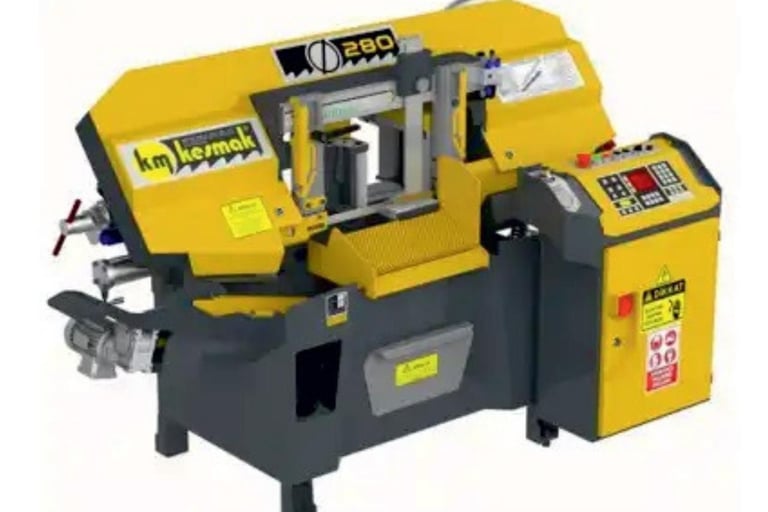

Kesmak Şerit Testere Makinası (KMO 280)

• Kare Kesme: 90 derecede 270 x 270 mm kesim kapasitesi.

• Lama Kesme: 90 derecede 210 x 340 mm dikdörtgen kesim kapasitesi.

• Ana Motor: 1.5 kW güç ve 300 Nm yüksek tork değeri.

• Hidrolik Motor: 0.18 kW bağımsız hidrolik kontrol motoru.

• Sistem: Ağır hizmet tipi profesyonel kesim hattı.

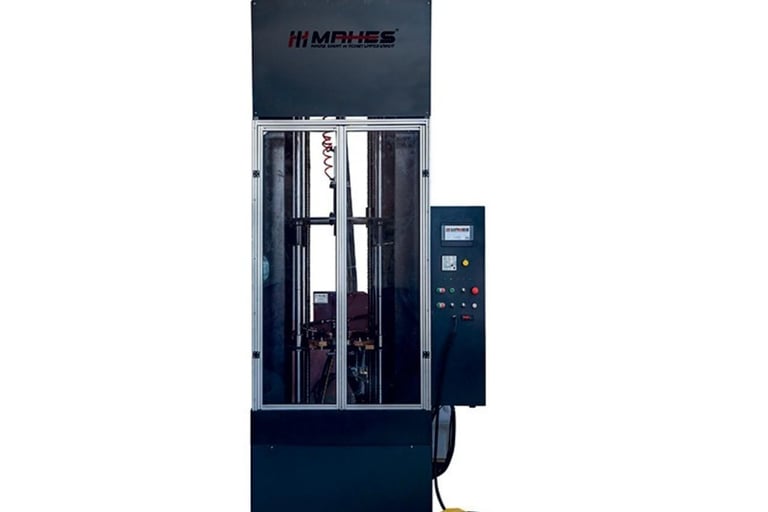

MAHES MSR-50 İNDÜKSİYON ISITMA

• Güç Kapasitesi: 380 - 400 V gerilim ve 100 A maksimum akım gücü.

• Frekans Aralığı: 2.Ara kHz yüksek frekanslı ısıtma teknolojisi.

• Soğutma Sistemi: 3.Nis bar su basıncı ile sistem soğutma.

• Boyutlar: 47 x 64 x 68 cm dış ölçüler.

• Ağırlık: 75 kg net cihaz ağırlığı.

Mitech HR150A Analog Manuel Rockwell Sertlik Ölçüm Cihazı

• Ölçüm Parametreleri: Göstergeden HRA (20-80), HRB (20-100) ve HRC (20-80) Rockwell değerleri okunabilir.

• Yükleme Sistemi: 10 kgf ön yük ve 60, 100, 150 kgf toplam yük seçenekleri ile manuel yükleme yapılır.

• Hassasiyet: 0.5 Rockwell çözünürlük ile hassas sertlik denetimi sağlar.

• Kapasite: Maksimum 170 mm test parçası yüksekliği ve 165 mm (merkezden) yatay boşluk sunar.

• Standart ve Yapı: EN-ISO 6508 standardına uygun, hidrolik sistemli yük uygulaması olan 80 kg ağırlığında bir cihazdır

KAYNAK SİSTEMi

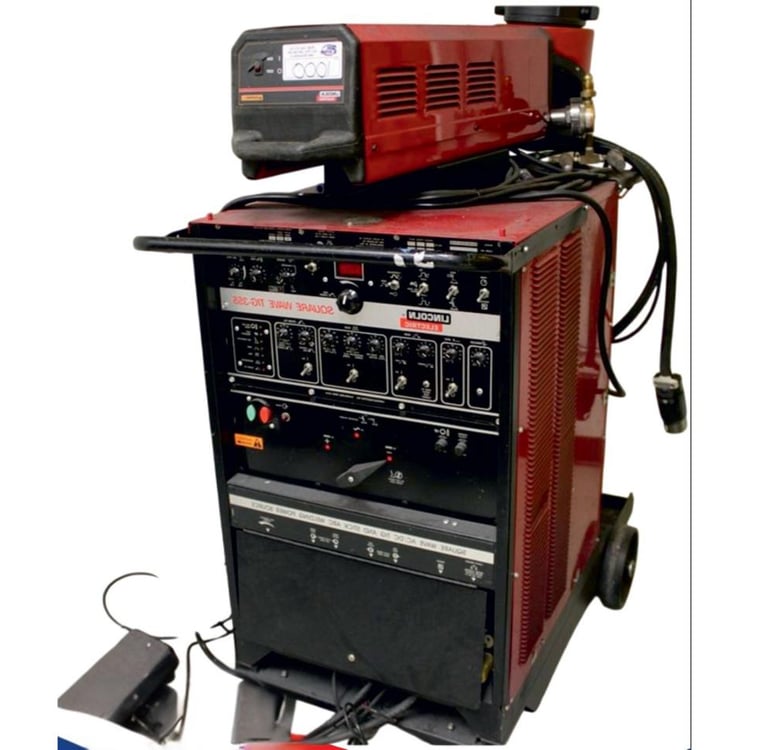

LINCOLN ELECTRIC ARGON VE TIG KAYNAK

• Akım Gücü: 10 A - 355 A geniş çalışma akımı aralığı.

• Çalışma Döngüsü: 355 Amperde %60, 220 Amperde %100 kesintisiz kaynak.

• Teknoloji: AC/DC modları, HF ve Lift TIG başlatma özellikleri.

• Koruma: IP21S güvenlik sınıfı ve su soğutmalı sistem yapısı.

• Verimlilik: 4 - 12 L/dakika ayarlanabilir gaz tüketim hızı.
